YEJ sorozatú elektromágneses fék háromfázisú aszinkron motor



A Huanian Motor kifejlesztette a YEJ sorozatú elektromágneses fék háromfázisú aszinkron motorját, hogy megoldja a lassú fékezési sebesség és a normál motorok rossz munkabiztonságának problémáit. Ezt a motorsorozatot szervesen kombinálják Y sorozatú motorokkal (opcionális Y2, YVP, YD eredetű Y2EJ, YVPEJ, YDEJ sorozatú motorok), tárcsa típusú egyenáramú elektromágneses fékekkel, egyenirányítós tápegységekkel és egyéb alkatrészekkel. Ésszerű szerkezet, gyors fékezés, megbízható működés és kényelmes karbantartás.
A fékezési mód szerint két típusra oszlik: kikapcsolású és bekapcsolt fékezésre. A szigetelési fokozat B (opcionális F, H fokozat), a védelmi fokozat IP44, a teljesítmény és a beépítési méret megfelel az IEC és DIN szabványoknak.

361A6103
361A6104
361A6105
361A6106

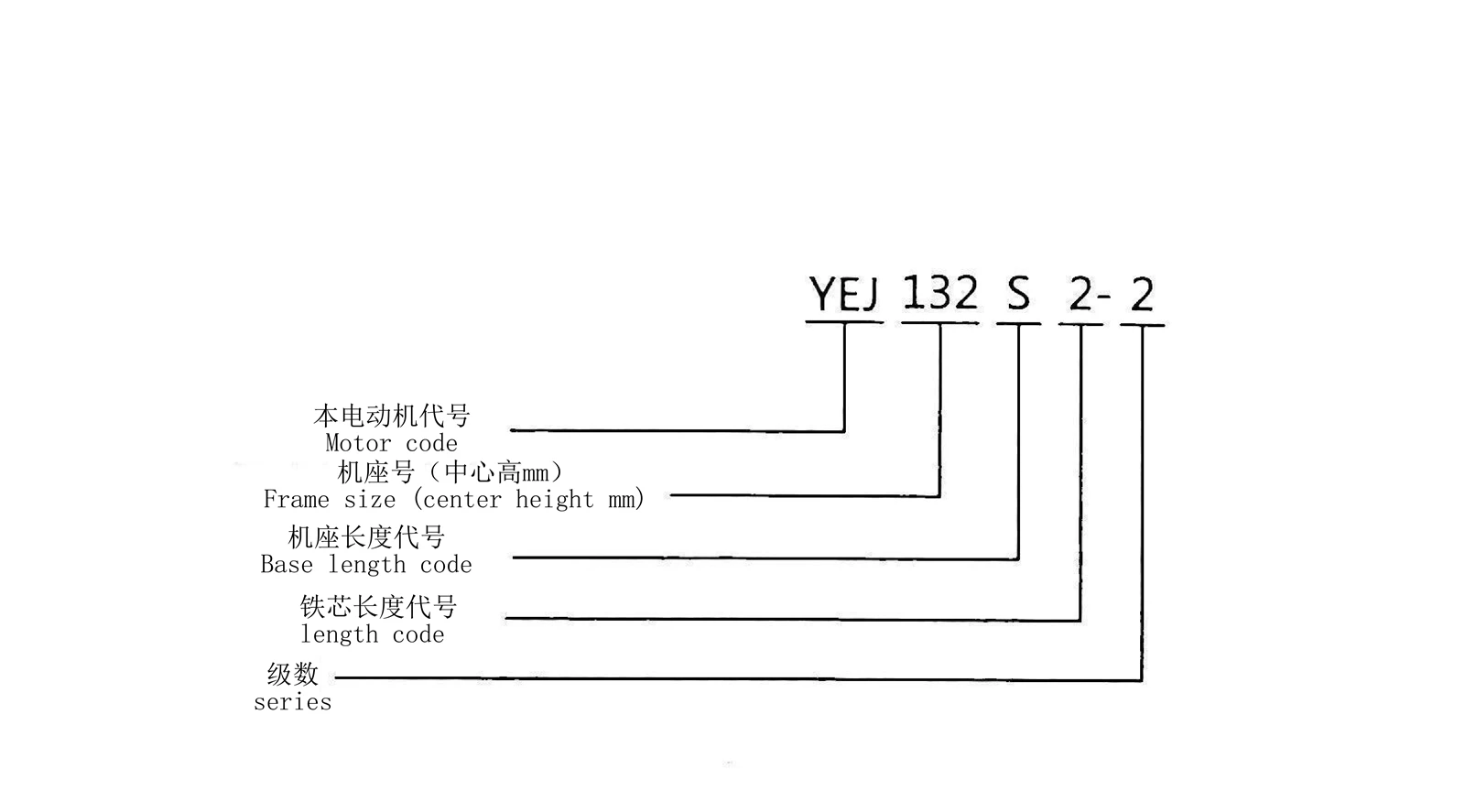

Rendelési útmutató

Rendeléskor adja meg a motor típusát, a pólusok számát, a névleges teljesítményt, a névleges feszültséget, a névleges frekvenciát, a védelmi szintet, a hűtési módot, a beépítési típust, a kapocsdoboz típusát, a magasságot és a környezeti hőmérsékletet; ha a motorra a nemzeti szabványokon kívül egyéb műszaki követelmények is vonatkoznak, cégünk a műszaki megállapodás aláírása után kifejezetten az Ön számára megtervezi és gyártásba állítja.

page-5527-3062

YEJ sorozat paraméterei




Keret mérete 80 90 100 112 132 160 180 200 225 250 280 315
DLTZ3 típus 8 15 30 40 80 150 200 300 300 450 850 2000
Gerjesztési teljesítmény (W) 50 60 80 110 130 150 150 200 200 210 210 400
Gerjesztő feszültség (V) 99 99 99 170 170 170 170 170 170 170 170 170
Írja be 2.5 2.5 5 10 16 25
Gerjesztési teljesítmény (W) 20 20 26 38.5 47 50
A motor belsejében fékező egyenirányító található, és a fő tápegységhez csatlakozik. Használat közben normál módon csatlakoztatható.
A fék tápellátását (általában DC24V) és a vezérlőrészt a felhasználó készíti elő.



Műszaki paraméterek
Keret H80-355 Névleges feszültség 380V-690V
Frekvencia 50Hz, 60Hz Kimeneti tartomány 0.55kW~355kW
Szigetelési osztály B,F,H Védelmi szint IP44, IP54
Kapcsolat ≤3KWY,>3 kW△ Működő rendszer S1
Magasság 1000m Környezeti hőmérséklet -15 fok ~+40 fok
Kikapcsolási fékfeszültség ≤H100 DC99V,>H100 DC170W
Bekapcsolási fékfeszültség DC24V tápegység (nem tartozék)



Hatalom 2-pólusszinkron sebesség
3000 fordulat/perc		 4-pólusszinkron sebesség
1500 fordulat/perc
Keret mérete Névleges áram
(A)		 Statikus féknyomaték
(N.m)		 Terhelés nélküli fékezési idő
(S)		 Keret mérete Névleges áram
(A)		 Statikus féknyomaték
(N.m)

Terhelés nélküli fékezési idő

(S)
055         80M1 1.5 7.36 0.2
0.75 80M1 1.8 7.36 0.2 80M2 2 7.36 0.2
1.1 80M2 2.5 7.36 0.2 90S 2.7 14.7 0.25
1.5 90S 3.4 14.7 0.25 90L 3.7 14.7 0.25
2 90L 4.7 14.7 0.25 100L1 5 29.4 0.3
3 100L 6.4 29.4 0.3 100L2 6.8 29.4 0.3
4 112M 8.2 39.2 0.35 112M 8.8 39.2 0.35
5.5 132S1 11.1 73.6 0.4 132S 11.6 73.6 0.4
7.5 132S2 15 73.6 0.4 132M 15.4 73.6 0.4
11 160M1 21.8 147.2 0.5 160M 22.6 147.2 0.5
15 160M2 29.4 147.2 0.5 160L 30.3 147.2 0.5
18.5 160L 35.5 147.2 0.5 180M 35.9 215.8 0.6
22 180M 42.2 215.8 0.6 180L 42.5 215.8 0.6
30 200L1 57 2943 0.7 200L 56.8 294.3 0.7
37 200L2 69.8 294.3 0.7 225S 70.4 441.5 0.8
45 225M 83.9 441.5 0.8 225M 84.2 441.5 0.8
55 250M 1027 600 0.9 250M 102.5 600 0.9
75 280S 140.1 B50 1 280S 139.7 850 1
90 280M 167 B50 1 280M 164.3 850 1
110 315S 203 2000 1.2 315S 200.8 2000 1.2
132 315M 2423 2000 1.2 315M 239.7 2000 1.2
160 315L1 292.1 2000 1.2 315L1 189.1 2000 1.2
200 315L2 365 2000 1.2 315L2 362 2000 1.2



Hatalom 6 pólus Szinkron sebesség 8 pólus Szinkron sebesség
1000 fordulat/perc 750 fordulat/perc
Keret mérete Névleges áram Statikus féknyomaték Terhelés nélküli fékezési idő Hatalom Névleges áram Statikus féknyomaték Terhelés nélküli fékezési idő
(A) (N.m) (S) (A) (N.m) (S)
0.55
0.75 90S 2.3 14.7 0.25
1.1 90L 3.2 14.7 0.25
1.5 100L 4 29.4 0.3
2.2 112M 5.6 39.2 0.35 132S 5.8 75 0.4
3 132S 72 73.6 0.4 132M 7.7 75 0.4
4 132M1 9.4 73.6 0.4 160M1 9.9 150 0.5
5.5 132M2 12.6 147.2 0.4 160M2 13.3 150 0.5
7.5 160M 17 147.2 0.5 160L 17.7 150 0.5
11 160L 24.6 147.2 0.5 180L 25.1 200 0.6
15 180L 31.5 215.8 0.6 200L 34.1 300 0.7
18.5 200L1 37.7 294.3 0.7 225S 41.3 450 0.8
22 200L2 44.6 294.3 0.7 225M 47.3 450 0.8
30 225M 59.5 441.5 0.8 250M 63 600 0.9
37 250M 72 600 0.9 280S 78.8 850 1
45 280S 85.4 850 1 280M 93.2 850 1
55 280M 104.9 850 1 315S 114 2000 1.2
75 315S 152.1 2000 1.2 315M 152.1 2000 1.2
90 315M 168.1 2000 1.2 315L1 179.3 2000 1.2
110 315L1 204.4 2000 1.2 315L2 218.5 2000 1.2
132 315L2 245.2 2000 1.2

page-896-324

Szerkezeti és beépítési méretek
Keret mérete 80
M		 90
S		 90
L		 100
L		 112
M		 132
S		 132
M		 160
M		 160
L		 180
M		 180
L		 200
L		 225
S

225

M

 250
M		 280
S		 280
M		 315
S		 315
M		 315
L
Teljes hossz 390 420 445 480 510 585 625 720 765 825 875 900 1000 1030 1085 1145 1200 1310 1480





Telepítési mód




Szerkezet és beépítési mód
(IM kód))		 IM B3 IM B8 IM B5 IM B6 IM V5 IM V1 IM B7 IM V6 IM V3
Beépítési diagram productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Keret mérete 63-450 63-160 63-280 63-160 63-160 63-450 63-160 63-160 63-160
Szerkezet és beépítési mód
(IM kód))		 IM V37 IM V17 IM B34 IM V19 IM V18 IM B14 IM V35 IM V15 IM B35
Beépítési diagram productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Keret mérete 63-132 63-13 63-132 63-132 63-132 63-132 63-160 63-160 63-450
